Qu’est-ce que le RAID Hybride ? Guide Complet pour Débutants

Il est utile de faire un bref rappel sur le RAID standard avant d’examiner les versions imbriquées. Le RAID, abréviation de « Redundant Array of Independent Disks » (matrice redondante de disques indépendants), est une technologie de stockage qui regroupe plusieurs disques physiques en un seul volume logique reconnu par le système d’exploitation. Ce que la matrice offre concrètement, qu’il s’agisse d’une lecture plus rapide, d’une protection contre la défaillance d’un disque ou d’un équilibre entre les deux, dépend du niveau configuré sur le contrôleur.

Les niveaux standard les plus courants fonctionnent comme suit :

• RAID 0 : L’objectif unique est le débit. Le contrôleur divise chaque fichier en blocs de capacité fixe et les répartit simultanément sur deux disques ou plus. Il n’y a aucune protection, ce qui signifie qu’une seule panne de disque efface tout le contenu de la matrice.
• RAID 1 : ce niveau effectue une mise en miroir des données plutôt qu’un entrelacement. Deux disques contiennent des copies identiques, et chaque écriture est enregistrée simultanément sur les deux. La redondance est totale, mais seule la moitié de la capacité brute est utilisable, le reste étant alloué à la copie.
• RAID 5 : Les données et la parité sont réparties sur trois disques ou plus, la parité étant calculée par une opération XOR. Si un disque tombe en panne, la matrice reconstitue son contenu à partir de la parité conservée sur les autres. Pour la plupart des charges de travail, cela offre un équilibre satisfaisant entre capacité, redondance et vitesse de lecture.
• RAID 6 : Chaque bande est accompagnée de deux valeurs de parité, calculées à l’aide du codage de Reed-Solomon et désignées par P et Q. L’avantage est que deux disques peuvent tomber en panne simultanément sans perte de données. Quatre disques constituent la configuration minimale requise. Le calcul de deux valeurs de parité à chaque écriture a toutefois un coût, et la vitesse d’écriture est par conséquent inférieure à celle du RAID 5.

Il s’agit dans tous les cas de configurations à un seul niveau. Chaque disque remplit le même rôle, et la matrice reste cantonnée à un seul compromis fixe.

Qu’est-ce que le RAID hybride ?

En quoi le RAID hybride diffère-t-il du RAID standard ?

Quand le RAID hybride est-il indiqué ?

Le RAID hybride est indiqué lorsqu’un seul compromis en matière de performances ne permet pas de répondre aux exigences opérationnelles. Les différentes charges de travail exercent des contraintes variées sur les supports de stockage, et la configuration appropriée dépend du modèle d’accès dominant. Trois critères déterminent généralement si une configuration imbriquée constitue le bon choix :

• Serveurs de bases de données : les serveurs de bases de données génèrent un flux constant de petites opérations aléatoires de lecture et d’écriture. Les matrices basées sur la parité rencontrent ici des difficultés, freinées par la pénalité liée au cycle « lecture-modification-écriture », qui oblige le contrôleur à lire l’ancien bloc de données, à lire l’ancienne parité, à calculer la nouvelle parité, puis à écrire à la fois les nouvelles données et la nouvelle parité. Le RAID 10 contourne totalement cette pénalité. Les lectures sont réparties sur le niveau de striping, tandis que le niveau en miroir prend en charge les écritures sans aucune étape de calcul de parité.
• Hôtes de virtualisation : ceux-ci imposent un modèle d’accès différent. Un seul hôte peut exécuter de nombreuses machines virtuelles, chacune émettant des requêtes indépendantes, qui se combinent pour former un flux d’E/S hautement aléatoire. Les configurations imbriquées gèrent bien ce cas de figure, car le striping de niveau supérieur permet au contrôleur de répartir les requêtes de lecture simultanées sur plusieurs disques. Les charges de travail mixtes (lecture et écriture) sont traitées efficacement, car la charge est répartie sur l’ensemble de la matrice.
• Risque de reconstruction : à mesure que les capacités des disques augmentent, les durées de reconstruction s’allongent. La reconstruction d’un disque de 18 To dans une matrice RAID 5 peut nécessiter une période considérable de fonctionnement continu, et une deuxième défaillance de disque pendant cette période entraîne une perte totale des données. Les configurations hybrides limitent la charge de travail de reconstruction à une seule paire de miroirs, réduisant ainsi considérablement la fenêtre d’exposition.

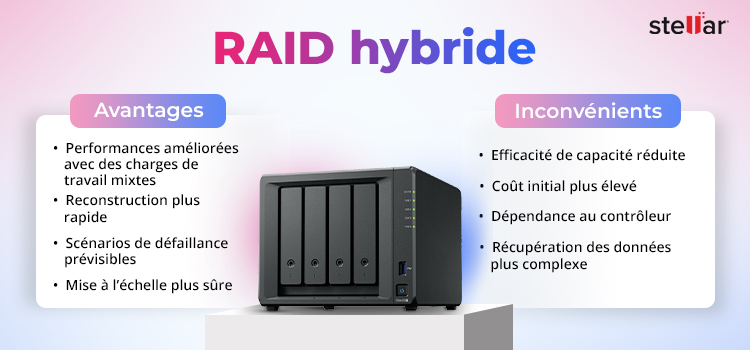

RAID hybride : avantages et inconvénients

Aucune configuration de stockage n’est optimale dans tous les environnements. Les avantages du RAID hybride doivent être mis en balance avec ses coûts.

Avantages :

• Performances améliorées sous des charges mixtes. La séparation du striping et de la redondance entre deux niveaux évite la perte de performance liée au calcul de parité à chaque écriture, ce qui améliore les performances sur des charges de travail mixtes de lecture et d’écriture.
• Reconstruction plus rapide. Les niveaux basés sur la mise en miroir se reconstruisent à partir d’un seul disque partenaire. Cela réduit à la fois le temps de reconstruction et la charge de lecture sur les disques restants, qui pourraient sinon déclencher des erreurs de secteurs latents pendant la reconstruction.
• Domaines de défaillance prévisibles. Dans une matrice à parité, la capacité à survivre à une deuxième défaillance dépend de la géométrie des bandes. Dans un niveau en miroir, la défaillance d’un disque n’affecte que son partenaire miroir direct, ce qui rend le domaine de défaillance facile à évaluer.
• Une évolutivité plus sûre. Un groupe RAID 5 devient plus risqué à chaque disque supplémentaire, car les chances qu’une erreur de secteur latent apparaisse lors d’une reconstruction augmentent avec chaque disque ajouté. Le RAID 50 contourne ce problème en divisant les disques en groupes de parité plus petits, chacun étant isolé des autres.

Inconvénients :

• Rendement de capacité moindre. La mise en miroir consomme directement de la capacité brute, ce qui réduit la proportion de l’espace de stockage total disponible pour les données.
• Coût initial plus élevé. Un nombre minimum de disques plus élevé augmente les coûts matériels initiaux ainsi que les exigences en matière de châssis, d’alimentation et de refroidissement.
• Dépendance vis-à-vis du contrôleur. Les contrôleurs utilisent une logique propriétaire pour mapper les niveaux superposés, et tous les contrôleurs ne fournissent pas le soutien pour des configurations telles que le RAID 60. Il convient de vérifier les spécifications du contrôleur avant l’achat.
• Complexité de récupération accrue. La reconstruction d’un volume à plusieurs niveaux défaillant nécessite d’identifier la géométrie de bloc d’origine, la capacité de bande et l’ordre des disques pour les deux niveaux. Ce processus est considérablement plus complexe que la récupération d’une matrice RAID 5 standard.

Types de RAID hybrides : aperçu

Quatre architectures hybrides représentent la plupart des déploiements imbriqués en production. Chacune présente un ensemble différent de compromis entre vitesse, capacité utile et tolérance aux pannes. Le tableau suivant les résume.

Le choix entre ces différentes options dépend généralement de la charge de travail du serveur et de la capacité physique disponible pour la redondance. Chacune de ces quatre architectures présente ses propres détails de configuration et cas d’utilisation en production, qui seront abordés dans le prochain article de cette série.

Conclusion : la fiabilité d’une baie hybride dépend entièrement de son plan de récupération
